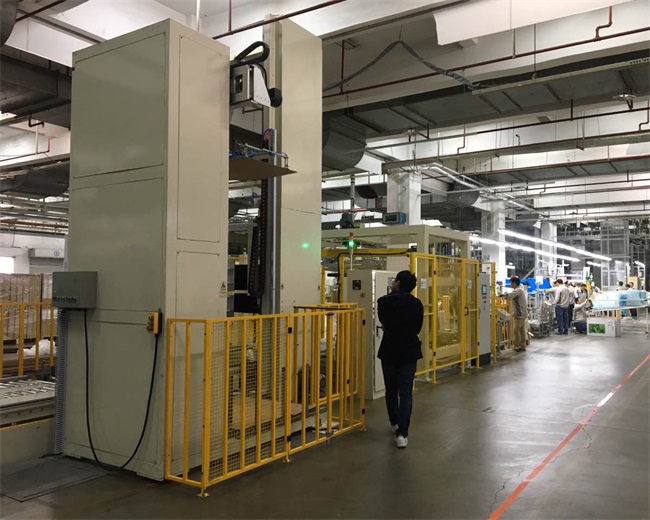

生产线自动封箱机操作说明

[2021-06-14] 暂无简介 70

1.概述

1.1 安全警示

      生产组装线上本设备只能由专业维护及维修人员或培训合格的人员进行操作;通电之前, 应确认外接输入电源与该设备的额定电压及电流相符;本设备内含机械运动装置, 操作时应注意人身安全;

      通电时,严禁将头、手及身体的任何部位伸入或进入本机机械活动的范围之内,以防对人身产生伤害;在对本机进行保养维护时,务必把本机的总电源和气源切断,保持两人以上同时在现场作业,并挂维护保养标示牌;如果长时间不使用或操作人员长时间离开时,请停止设备并切断设备电源。

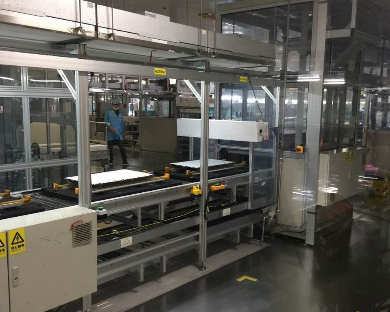

1.2 系统组成

      本系统由电控系统、两边皮带传送电机、上打钉机构、下打钉机构及上下胶带机构组成。电气控制系统由电箱内的三菱FX系列PLC、维纶触摸屏、施耐德等知名品牌元器件及外围的光电传感器、电磁阀组成。

1.2.1 电控系统

      由施耐德漏电断路器为总电控制,PLC加触摸屏发出执行指令,通过中间继电器和接触器来控制电机和电磁阀执行动作,从而达到对纸箱快速打钉封装的功能。

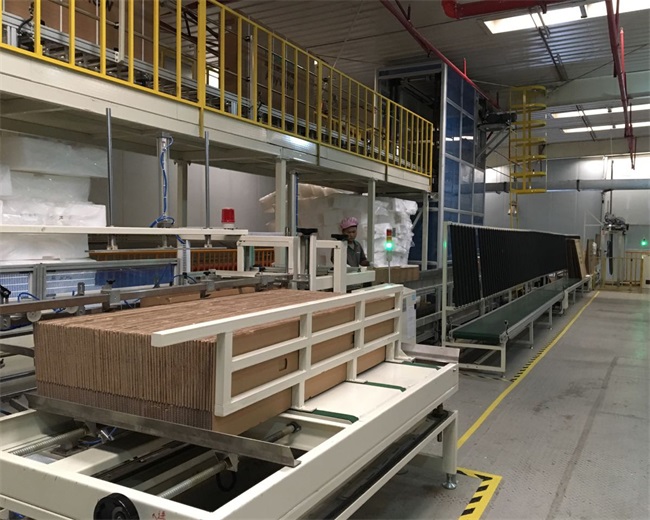

1.2.2   封胶带打钉机构

      封胶带机构设计原理是通过两侧皮带作为动力,铺以巧妙机械设计来实现自动封箱功能。

      打钉机构主要以气缸为动力,打钉头来完成此功能。

1.3 系统工作方式

     1.  系统工作电源:AC380V交流,50HZ

          设备总功率:1KW

     2. 气源系统:标准气压为0.6~0.8MPa

      3. 系统在同时满足以上两点条件后,可进入正常工作状态。

2.功能介绍

      本设备具备手动,自动运行及直通等三种运行模式。包括有设备停止、设备报警、设备自动运行、设备直通等四种状态。

2.1 手动功能

      当设备处于停止且没有发生报警时,设备处于手动模式。在触摸屏底部选择“”可进入手动控制界面,此界面所有按钮只有在手动模式下才可点击并生效。



     “调试画面”包括两部分:界面上半灰色按钮部分为手动控制各种动作,界面下半蓝色按钮部分为自动运行下的动作选择(在自动功能将详细介绍)。

      “侧面皮带”:用于输送产品,分为4个运行动作,分别是:把产品送入封箱打钉机内至打前订、从前订到打后订、从打后订到出口光电、从出口光电到完全出封箱打钉机。手动点击此按钮侧皮带马达运行,松开则停止。

      “上打钉”:用于打上盖订,点击一次,则打一个订。

      “下打钉”:用于打下盖订,点击一次,则打一个订。

      “下打钉移动气缸”:当下盖需要打四颗订的时候,通过下打钉移动气缸实现前打两个下订,后打两个下订。手动点击一次,移动气缸动作一个回合。

      “上打钉上下气缸”:用于打上订时先动作此气缸,使打钉头贴近箱体上盖,达到打钉完美效果。手动点击一次,上下气缸动作一个回合。

       “升降马达上升”和“升降马达上升”:用来调节箱体高度的,通过点击上升和下降实现适应不同高度的箱体封箱打钉。只有在手动状态下才可操作,在进行机型转换的时候,必须先进行高度适应调节。

2.2 自动运行功能

      在进入自动运行功能前先在触摸屏底部选择“”可进入主界面,

      点击“机器回零”键,对设备进行回零动作,确保设备从初始位置开始运行。

      在“调试界面”中下半蓝色按钮部分为自动运行下的功能选择,在设备手动状态下操作有效。

      “上打钉”:在自动运行下需要上打封箱订,点击此按钮后变为“上打不钉”,即不需要上打封箱订,上打钉不会动作;

      “下打钉”:在自动运行下需要下打封箱订,点击此按钮后变为“下不打钉”,即不需要下打封箱订,下打钉不会动作;

      “下打4颗钉”:在自动运行下需要下打四颗封箱订,点击此按钮后变为“下打2颗钉”,即需要下打两颗封箱订;

      “上胶纸检测”:在自动运行下需要上封胶带,并对封胶带动作进行检测,防止漏封,点击此按钮后变为“上胶纸不检测”,即不需要上封胶带,不对其动作进行检测;

      “下胶纸检测”:在自动运行下需要下封胶带,并对封胶带动作进行检测,防止漏封,点击此按钮后变为“下胶纸不检测”,即不需要下封胶带,不对其动作进行检测;

      “直通模式”:在自动运行下不进入直通模式,点击此按钮后变为“直通模式”,进入直通模式,即直接过箱,不打上下钉,不封上下胶带。

3  启动系统

      1. 把电箱电源总断路器闭合,并把控制电源闭合,这时三色灯亮黄灯,表示设备已处于上电状态 ;

      2. 打开气源进气阀,可通过触摸屏上调试界面的“上打钉” 按钮来测试气源是否正常;

     3. 操作面板急停复位,三色灯亮黄灯,说明设备已处于待机状态。在设备自动运行之前,需对设备进行原点复位,否则启动设备时会发出报警,提示进行原点复位。在触摸屏的主界面按钮,设备将进入初始位。
